Einsatzbereich:

Der Drehrohrteiler Typ PTNW200-S ist ein Drehrohrprobenteiler der zur repräsentativen Probenahme von edelmetallhaltigen Katalysator - Schrott eingesetzt wird. Bei der Beprobung dieser Produkte werden sehr hohe Ansprüche auf den Punkt der Repräsentativität gesetzt, da sich der Rohstoffpreis nach der erzielten Probe richtet.

Der Drehrohrteiler Typ PTNW200-S wurde speziell nach den Wünschen unseres Kunden entwickelt und gebaut. Er verfügt neben einem vergrößerten Bereich des Teilverhältnisses auch über eine sehr großzügig dimensionierte Inspektion- und Reinigungsöffnung, einen Drehwächter für das Teilrohr, eine Aufnahme für den Fassfüllstandswächter, ein Stutzen zum Anschluß der Entstaubungsleitung und 2 Aufnahmen für pneumatische Vibratoren am Unterkegel.

Funktionsweise:

Das Probenmaterial wird durch eine Öffnung Ø 200 mm dem Probenteiler zugeführt und durch ein rotierendes rechteckiges Teilrohr gleichmäßig im Unterkegel verteilt. Am Unterkegel befindet sich der Probenauslauf an dem über einen stufenlos verstellbaren Schieber die Probenmenge eingestellt werden kann. Je nach Korngröße ist ein Teilverhältnis von ca. 1 : 10 bis ca. 1 : 170 einstellbar.(siehe Teilverhältnis- Tabellen unten)
Die Materialaufgabe auf den Drehrohrteiler muss hierbeit gleichmäßig erfolgen um ein exaktes Teilergebnis zu erhalten. Ideal zur gleichmäßigen Beschickung eignen sich Dosierrinnen bzw. Schwingförderinnen.

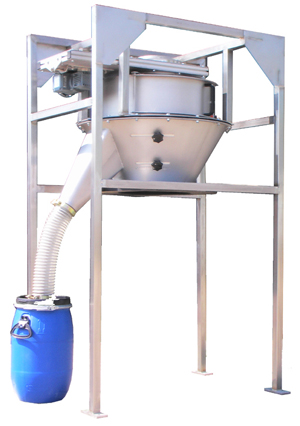

Aufbau Typ PTNW200-S:

Das Teilrohr wird über einen Getriebemotor durch Keilriemenübertragung mit konstanter festgelegter Geschwindigkeit angetrieben. Unterhalb des Antriebsgehäuses befindet sich das zylindrische Obergehäuse mit der Inspektionsluke, die den Blick auf das Teilrohr und in den Unterkegel ermöglicht. Das rechteckige Teilrohr ist nach obenhin mit einer Öffnung ausgeführt so das eventuelle Anbackungen schnell bei geöffneter Inspektionstüre erkannt und entfernt werden können.
Am Unterkegel ist in der Höhe des Teilkreises der Probenauslauf, dessen Zulauf sich über einen stufenlos verstellbaren Schieber einstellen lässt. Die Lagerung des Teilrohres wird durch mehrere Dichtungssysteme vor Verunreinigung geschützt.

Technische Daten Standard:

Antrieb: Stirnradgetriebemotor Fab. Danfoss,Leistung: 0,12 kW, Spannung: 400 V
Werkstoff: rostfreier Stahl, W. Nr. 1.4301 + 1.4305 (V2A)

Nachfolgend sehen Sie die Berechnung des Teilverhältnisses im Bezug auf die eingestellte Schlitzweite sowie die Tabelle mit Eckwerten der einzelnen Teiler. Bei der Einstellung der Schlitzweite ist Folgendes zu beachten:

"Die Mindestschlitzweite sollte immer das 2,5- bis 3- fache des größtmöglichen auftretenden Maximalkorns haben, aber nie kleiner als 10 mm sein"
