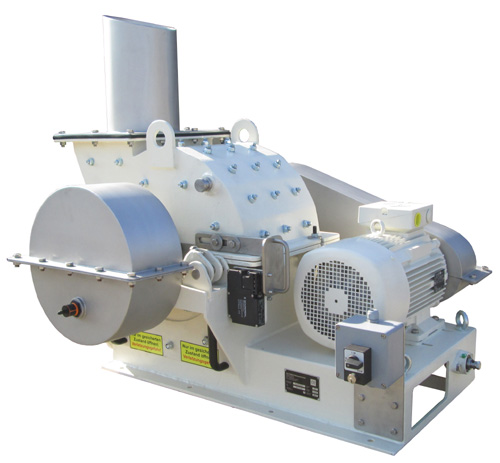

Einsatzbereich:
Unsere Hammermühle Typ HM4530 ist zur Vermahlung von Gesteinsproben (Mohs- Härtegrad 4) in Probenaufbereitungsanlagen bis zu einer max. Korngröße von 80 mm entwickelt.
Durch die kompakte Bauweise, dem integrierten Auswurftrichter mit Anschlussflansch und dem seitlich herausnehmbaren Schlagrost ist unsere Hammermühle Typ HM4530 auch bei geringen Platzverhältnissen unterzubringen.
Das Aufklappen des Obergehäuses der Hammermühle Typ HM4530 ist über einem Sicherheitsschalter mit Sebsthaltung verriegelt, der in Verbindung mit einem Drehmelder gekoppelt ist.
Im Lieferumfang ist eine Trapezgewindespindel, die nach einfacher Montage, das sichere Öffnen und Schließen des Obergehäuses bei jedem Öffnungswinkel garantiert.
Wenn das Obergehäuse komplett bis zum Anschlag geöffnet ist, wird ein Sicherheitsbolzen eingesetzt und die Trapezgewindespindel demontiert. Zum Schließen des Obergehäuses wird die Trapezgewindespindel wieder montiert.
Funktionsweise:
Das seitlich des Rotors von oben aufgegebene Gut wird durch die schnell rotierenden Schlaghämmer in die Mühle gezogen und im Inneren durch
Schlag-, Scher- und Prallwirkung zerkleinert. Durch die 24 Stück rotierenden Schlaghämmer wird das Aufgabegut im Mahlraum der Mühle solange gegen die
Prallplatten geschleudert, bis die erforderliche Endfeinheit des eingesetzten Spaltrostes erreicht ist. Das Aufgabegut, welches die Endfeinheit erreicht hat, verlässt
den Mahlraum der Mühle durch das Spaltrost.
Aufbau:
Massives Grundgehäuse als MAG- Schweißkonstruktion mit bereits integriertem Vortrichter inkl. Anschlussflansch für Auslauftrichter über M10 Gewindebohrungen.
Das Grundgehäuse dient zur Aufnahme der Pendelkugellager der Rotorwelle, des Drehstromantriebsmotors, des seitlich heraus nehmbaren Spaltrostes,
des verriegelten Sicherheitsschalters und der schwenkbaren Aufnahme der Trapezgewindespindel zum Öffnen und Schließen des Obergehäuses.
Das Grundgehäuse ist im Bereich des Mahlraums komplett mit 15 mm starken Hartstahlplatten ausgekleidet.
Das um 95 Winkelgrad aufklappbare Obergehäuse ist im Mahlraum an beiden Lagerseiten und an der Materialzufuhrseite mit 15 mm starken Hartstahlplatten
ausgekleidet.
Die 5 Stück hintereinander liegen Prallleisten im Obergehäuse haben eine Gesamtstärke von 30 mm Hartstahl.
Die gesamte Hartstahlauskleidung ist über Schraubverbindungen auswechselbar.
Der seitlich herausnehmbare Spaltrostrahmen ist eine Schweißkonstruktion aus Hartstahl.
Die leicht einsetztbaren Spaltstäbe sind gleichermaßen aus Hartstahl gefertigt.
Die Rotorwelle mit ihren 4 Stück Hammerwellen ist insgesamt mit 24 Stück Schlaghämmern aus Hartstahl bestückt. Die Schlaghämmer sind von 4 Seiten
abnutzbar.
Die Übertragung vom Antriebsmotor auf die Rotorwelle erfolgt über einen 3- rilligen Rienantrieb.
Die Riemenspannung erfolgt über eine zentrale Trapezgewindespindel am Antriebsmotor.
Gegenüber des Riemenrades der Rotorwelle sitzt ein Schwungrad, das zum Ausgleich bei höheren Belastungen dient.
Das Schwungrad, als auch der Riementrieb sind durch rostfreie Schutzeinhausungen sicher eingehaust.
Technische Daten Drehstrommotor:
Spannung: 400 V, Frequenz: 50 Hz, Leistung: 5,5 kW
Die Durchsatzleistung der Hammermühle richtet sich nach der Art und der Korgröße des Aufgabeproduktes sowie der gewünschten Endfeinheit.
Beispiel: Produkt: Branntkalk, Körung: 0 - 80 mm, Spaltrost: 3 mm = ca. 850 kg/Std. Durchsatzleistung
Beispiel: Produkt: Rohstein, Körnung: 16 - 65 mm, Spaltrost: 3 mm = ca. 600 kg/Std. Durchsatzleistung

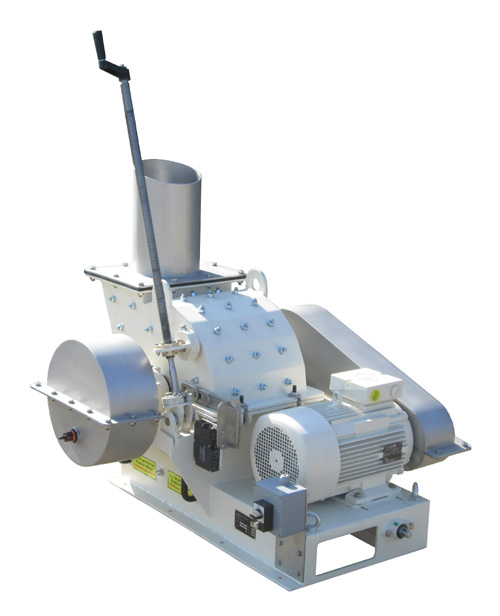

Hammermühle Typ HM4530 mit montierter Spindel
zum sicheren Öffnen des Obergehäuses.

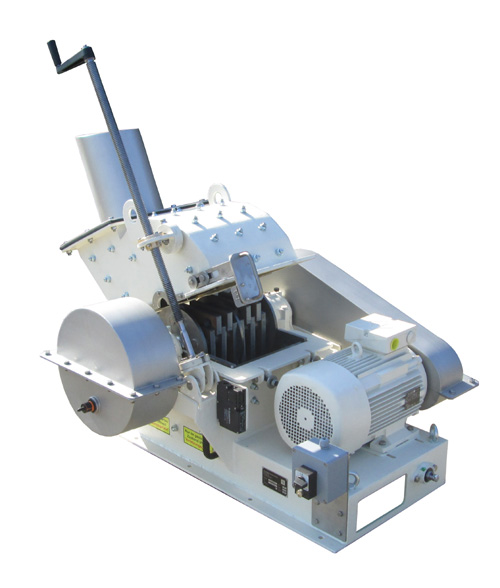

Hammermühle Typ HM4530 halb geöffnet über Spindel.
Gesicherte Position des Obergehäuses bei jedem Öffnungswinkel.

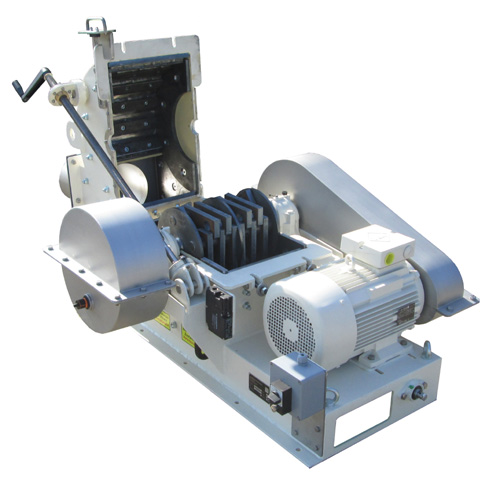

Hammermühle Typ HM4530 komplett geöffnet.
Sicherheitsbolzen wird eingesetzt und Spindel demontiert.
