Einsatzbereich:

Rohrkammerprobennehmer sind zur Probenentnahme von fließfähigen, pulvrigen bis körnigen Produkten bis zu einer max. Korngröße von 3 mm aus Druckförderleitungen bis zu einen Druck von 0,5* bar Ü mit einer festgelegten Einzelprobemenge von ca. 90 ml bei horizontal verlaufenden Leitungen und ca. 120 ml bei vertikal verlaufenden Leitungen. (*Die Druckbegrenzung auf max. 0,5 bar Ü gilt bis zur Klärung ob unsere Geräte der Druckgeräterichtlinie 97/23/EG unterliegen)

Funktionsweise:

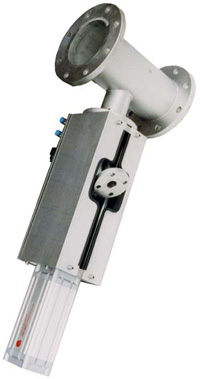

Das Probenrohr wird mittels eines Druckluftzylinders in den Produktstrom geschoben. Durch eine den Produkteigenschaften angepasste Öffnung auf der Mantelfläche des Probenrohres strömt die Produktprobe in die Probenkammer bis das Kammervolumen erreicht ist. Bei der Rückfahrt in die Grundstellung wird die Probenkammer geschlossen und die Produktprobe drucklos am Probenauslauf freigegeben. Im Gegensatz zu unserem Rohrprobennehmer Typ RP ist der Probenauslauf starr angebracht und ermöglicht über einen Flansch den Anschluss einer Rohrleitung oder eines Probensammelbehälters.

Das benötigte Rohreinpassstück mit Anschlussstutzen wird bei geringen Rohrnennweiten an der Probenentnahmestelle aufgeweitet um einen einwandfreien Materialfluss zu gewährleisten.

Der Probenehmer eignet sich für Rohrleitungen von NW 100 bis NW 300.

pneumatische Komponenten: Fab. Festo

Werkstoff: rostfreier Stahl, W. Nr. 1.4301 + 1.4305 (V2A)
