Einsatzbereich:

Die Probenteiler der Typreihe PT sind Drehrohrteiler zur repräsentativen Probenteilung und zur repräsentativen Probennahme von trockenem, fließfähigem Schüttgut mit einer Korngröße von 0 – 30 mm im drucklosen Bereich.

Funktionsweise:

Das Probenmaterial wird durch eine Öffnung, je nach Bautyp - Ø 50 mm bei Typ PTNW50 - Ø 100 mm bei Typ PTNW100 - Ø 200 mm bei Typ PTNW200 - dem Probenteiler zugeführt und durch ein rotierendes rechteckiges Teilrohr gleichmäßig im Unterkegel verteilt.
Am Unterkegel befindet sich der Probenauslauf, an dem über einen manuell stufenlos verstellbaren Schieber das Teilverhältnis und somit die Probenmenge eingestellt werden kann.
Je nach Korngröße und Bautyp ist ein Teilverhältnis von 1 : 9 bis 1 : 130 einstellbar.(siehe Teilverhältnis- Tabellen unten)
Die Materialaufgabe der Drehrohrteiler muss gleichmäßig erfolgen, um ein exaktes Teilergebnis zu erhalten. Ideal zur gleichmäßigen Beschickung eignen sich unsere Dosierrinnen Typ ZR.

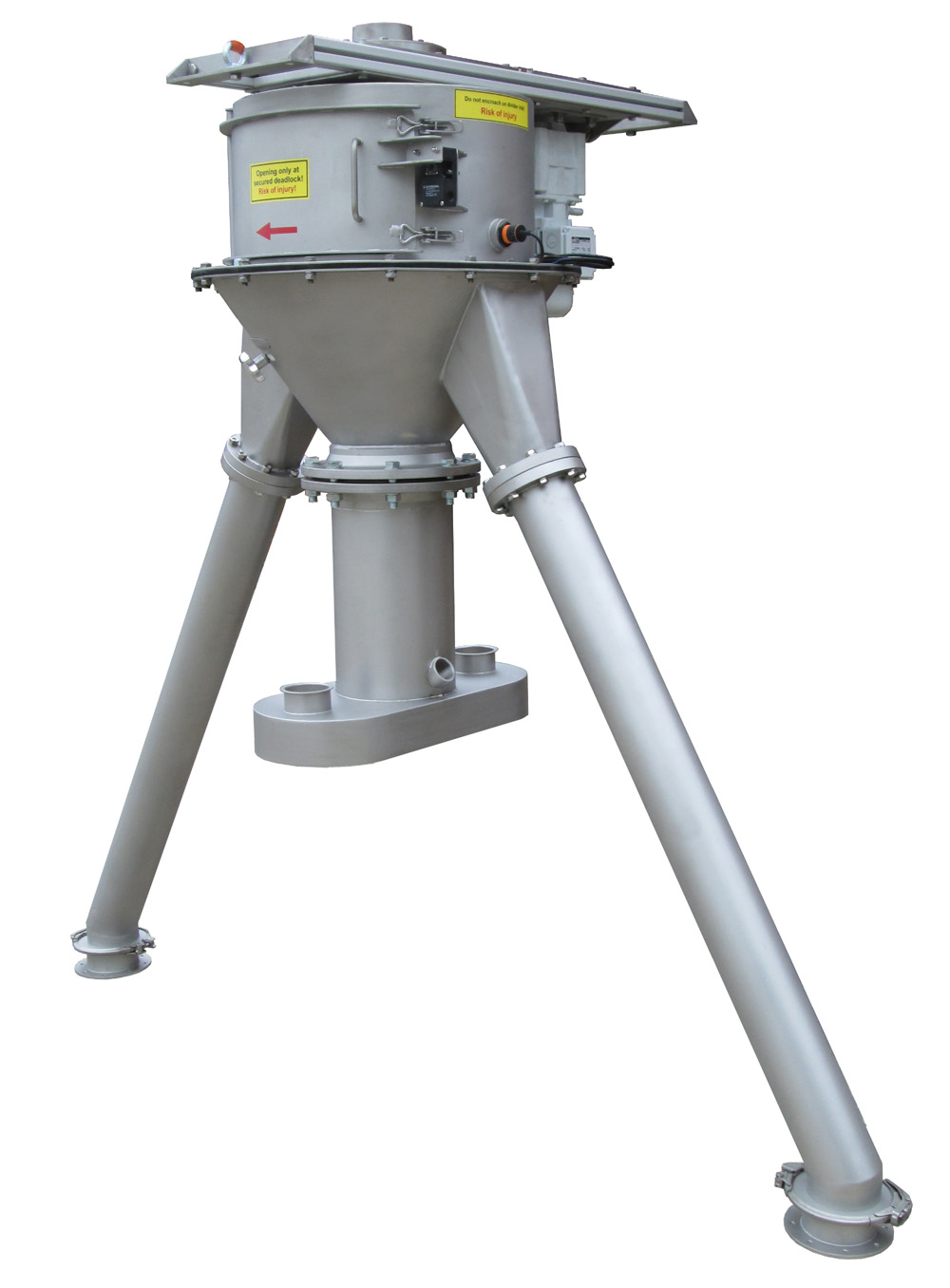

Aufbau Typ PT:

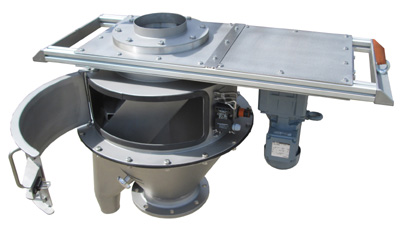

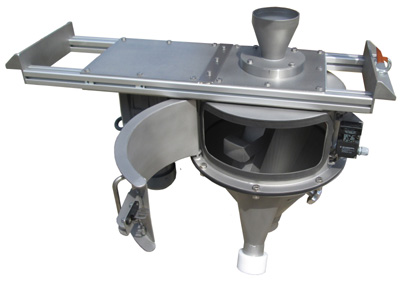

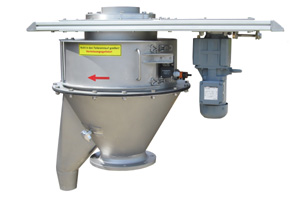

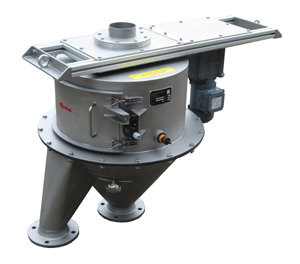

Das rechteckige Teilrohr wird über einen Getriebemotor durch Keilriemenübertragung mit konstanter festgelegter Geschwindigkeit angetrieben. Unterhalb des Antriebsgehäuses befindet sich das Obergehäuse mit einer großzügigen Inspektions- und Reinigungtüre, die den Blick auf das Teilrohr und in den Unterkegel ermöglicht. Die Inspektions- und Reinigungstüre ist über 2 Stück Schnellspannverschlüsse zu öffnen und über einen Schmersal Türsicherheitsschalter gesichert.
Der Drehrohrteiler ist mit einem Sensor für die Teilrohrdrehüberwachung ausgerüstet. Hierdurch kann überwacht werden, ob der Antriebsriemen durchrutscht oder gerissen ist.
Am Unterkegel ist in der Höhe des Teilkreises der Probenauslauf, dessen Zulauf sich über einen manuell stufenlos verstellbaren Schieber einstellen lässt. Die Drehrohrteiler der Typreihe PT können über bis zu 3 Probenausläufe verfügen deren Teilverhältnisse sich unabhängig voneinander einstellen lassen. Der oder die Probenausläufe können je nach Wunsch mit Flansch, Schlauch- oder mit einem Anschluss für einen Probensammelbehälter ausgerüstet werden

Technische Daten Standard:

Antrieb: Stirnradgetriebemotor Fab. Bauer Gear Motor GmbH,Leistung: 0,18 kW, Spannung: 400 V (Standard)
Werkstoff: rostfreier Stahl, W. Nr. 1.4301 + 1.4305 (V2A)

Nachfolgend sehen Sie die Berechnung des Teilverhältnisses im Bezug auf die eingestellte Schlitzweite sowie die Tabelle mit Eckwerten der einzelnen Teiler. Bei der Einstellung der Schlitzweite ist Folgendes zu beachten:

"Die Mindestschlitzweite sollte immer das 2,5- bis 3- fache des größtmöglichen auftretenden Maximalkorns haben, aber nie kleiner als 10 mm sein"

Hinweis: Der Drehrohrteiler Typ PTNW200 hat ein kleineres Teilverhältnis als der Typ PTNW100. Die große Öffnungsweite ist um Bauhöhe zu reduzieren, wenn der Teiler nach Hammermühlen oder Aggregaten mit großer Auslassweite montiert wird.

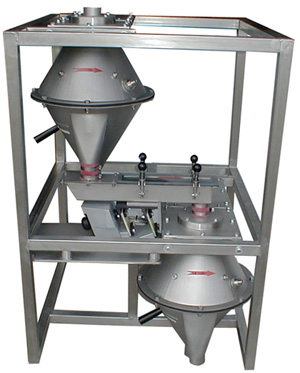

Da die Baugröße der Drehrohrteiler aufgrund des geforderten repräsentativen Teilergebnisses begrenzt ist, wird es häufig notwendig mindestens 2 Teiler hineinander zuschalten.In diesem Fall multipliziert sich das eingestellte Teilverhältnis des ersten Teilers mit dem eingestellten Teilverhältnis des 2.ten Teilers zum Gesamtteilverhältnis. Hierbei ist zu beachten das immer bei dem ersten Teiler das geringere Teilverhältnis eingestellt ist. Die Fördergeschwindigkeit der erforderlichen Dosierrinne am Probenauslauf des ersten Teilers muss exakt so eingestellt sein, das die Produktzufuhr auf den zweiten Teiler gleichmäßig ohne Produktlücken erfolgt. Es können Teiler unterschiedlicher Typen miteinander zu einer Teilanlage vereint werden. Hier wird der größere Bautyp immer als erster Teiler verwendet.
