Einsatzbereich:

Sammeln von mehreren Einzelproben einer Produktions- oder Liefercharge zur späteren Analyse. Der hierdurch erzielte Vorteil liegt darin, dass die Abholung der gezogenen Proben in größeren zeitlichen Intervallen erfolgen kann.

Funktionsweise:

Das Behälterkarussell mit den Behälteranschlussflanschen wird unter Anfahren der einzelnen Positionen unter den Befüllstutzen getaktet. Über federnd gelagerte Dichtringe wird jede Behälterposition gegen die Deckplatte staubdicht abgedichtet. Das Einsetzen der Behälter erfolgt über Gewindeanschluss. Zur Positionierung dient ein induktiver Näherungsschalter, bedämpft über Schaltfahne. In der Standardversion ist nur ein induktiver Naherungsschalter zur Erkennung der Behälterposition 1 unter dem Befüllstutzen vorhanden. Optimal ist eine Positionserkennung aller Behälterposition lieferbar. Diese wird durch weitere induktive Näherungsschalter nach dem binären System realisiert.

Der Antrieb des Behälterkarussells erfolgt über einen Schneckenradgetriebebremsmotor, Hersteller: Bauer Gear Motor GmbH, Leistung: 018 kW, Standardspannung: 400 V, Frequenz: 50Hz. Der Antriebsmotor verfügt über ein Gleichrichter im Klemmkasten zur Ansteuerung der Bremse. Keine zusätzliche Ansteuerung der Bremse erforderlich.

Die Probensammler sind als Standgerät in allseitig geschlossener Ausführung ausgeführt. An drei Seiten ist der Karussellbereich der Probensammler mit verschraubten Acrylplatten eingehaust. An der vierten Seiten (meist gegenüber dem Befüllstutzen) befindet sich eine schwenkbare Türe mit einem Schmersal Sicherheitsschalter.

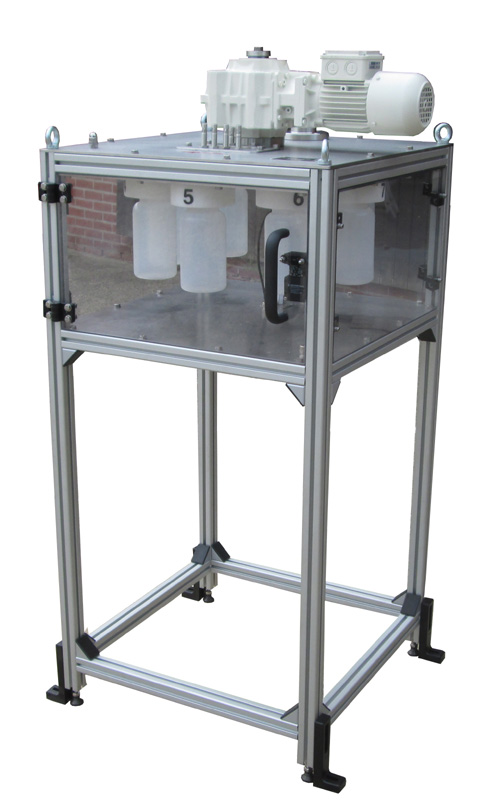

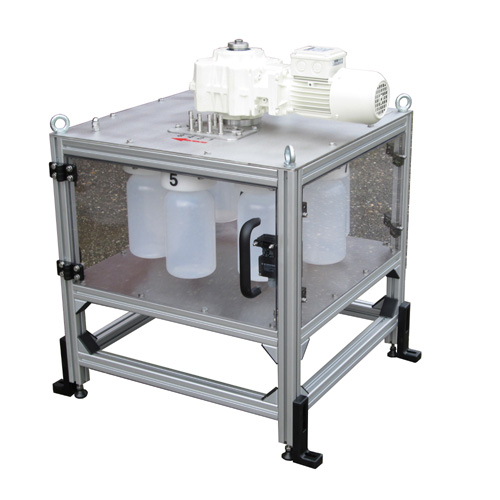

Standardmäßig sind die Probensammler Typ FAG mit einem Behältervolumen von 1 oder 2 Ltr. mit 8 oder 12 Behälterpositionen ausgeführt. Die größte verfügbare Version ist ausgestattet mit 24 Behältern. Die Probensammler mit 1 oder 2 Liter Weithalsbehältern haben einen Produktzufuhrstutzen mit einem Aussendurchmesser von 60 mm.

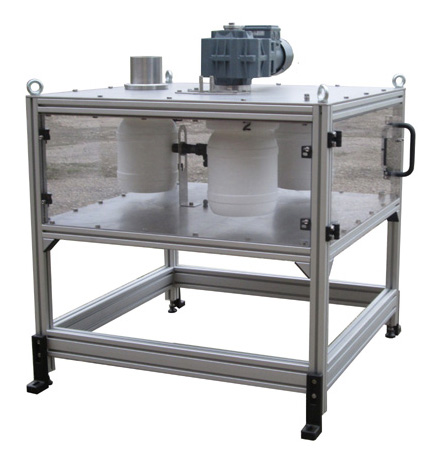

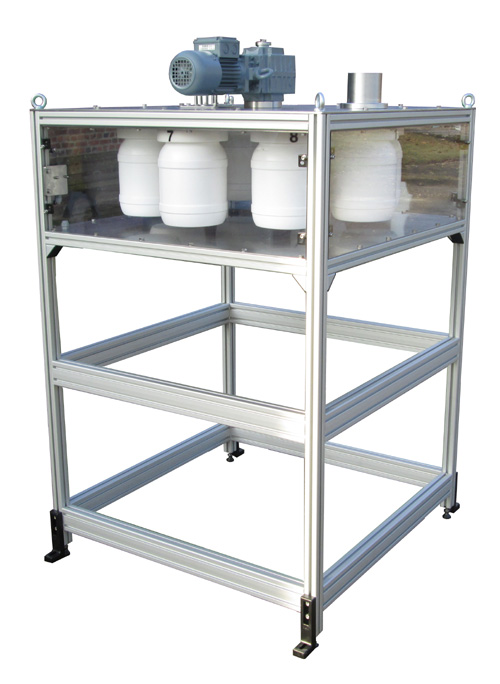

Probensammler Typ FAG mit einem Behältervolumen von 3 oder 6 Liter sind in den Varianten mit 3, 8 und 16 Behälterpositionen lieferbar. Die Probensammler mit 3 oder 6 Liter Weithalsbehältern haben einen Produktzufuhrstutzen mit einem Aussendurchmesser von 100 mm.
