Ventilprobenehmer
Typ VP |
|||
Zeichnung PDF | |||
|
|||
Einsatzbereich: Ventilprobenehmer
sind zur Probenentnahme von fließfähigen, pulvrigen bis körnigen
Produkten bis zu einer max. Korngröße von 2 mm aus Druckförderleitungen
bis zu einen Druck von max. 2,5 bar Ü und einer Nennweite bis DN150
geeignet. |
|||
Funktionsweise: Die Öffnung des Ventils erfolgt bei Typ VP01P über einen pneumatischen Hubzylinder und bei Typ VP01H über einen Gelenkhebel. Bedingt durch den Systemdruck der Förderleitung strömt das Probenprodukt durch das Kopfstück des Ventilprobennehmers in den Probensammelbehälter. Die Filtereinheit zwischen Probenauslauf und Probensammelbehälter lässt den eingebrachten Systemdruck entweichen. Das Schließen des Ventils erfolgt durch eine innenliegende Druckfeder. Der Hubweg des Ventils ist im Bereich von 1 bis 20 mm einstellbar. Die Ventilstange und der Ventilsitz, beide auswechselbar, sind gehärtet. |
|||

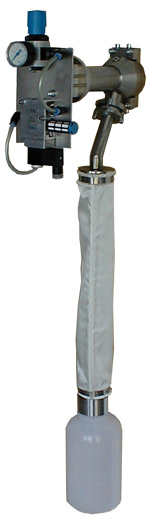

Abb. VP01P mit pneumatischen Antrieb |
Antrieb: pneumatischer Hubzylinder / Gelenkhebel Werkstoff standard: rostfreier Stahl, W. Nr. 1.4301 + 1.4305 (V2A) |
||

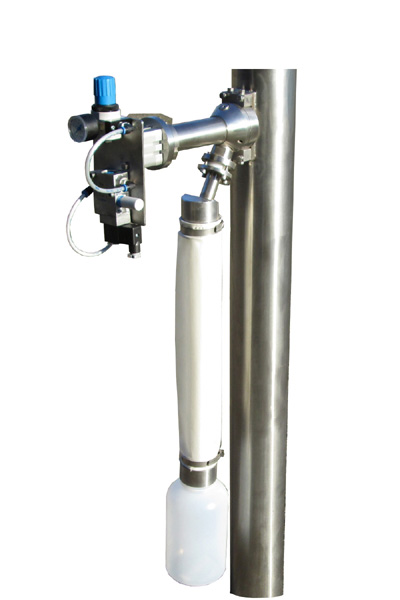

Ventilprobennehmer
Typ VP01P montiert an Steigrohr DN100 |

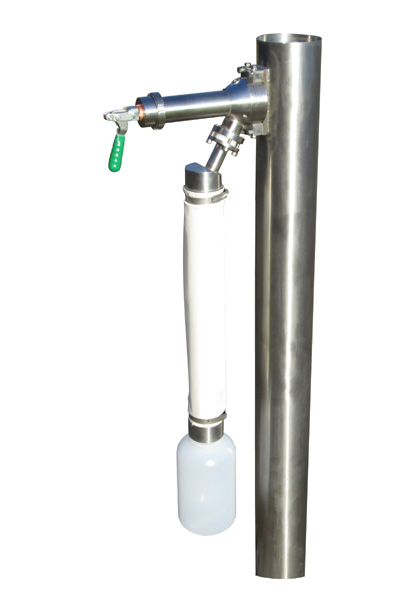

Ventilprobennehmer
TYP VP01H montiert an Steigrohr DN100 |

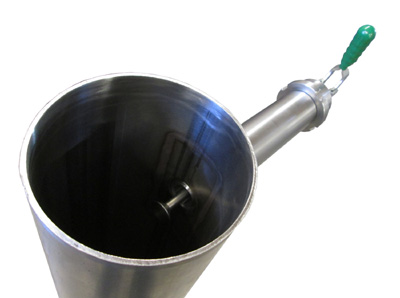

Ventilprobennehmer
Typ VP01H mit geöffneten Ventil |
|
