Einsatzbereich:
Die
Probenteilanlagen der Typreihe PT-K sind eigenständig arbeitende
Teilanlagen zur repräsentativen Probenteilung oder auch Probennahme
von trockenem, fließfähigem Schüttgut von einer Korngröße
von 0 – max 30 mm.
Mit dem Typ PTNW50-K kann trockenes, fließfähiges Schüttgut
mit einer Korngröße von 0 - max. 15 mm repräsentativ entsprechend
unten aufgeführten Teilverhältnis geteilt werden.
Durchsatzleistung max. 1000 Liter pro Stunde, Versuchsprodukt: trockener
feiner Quarzsand, Schüttgewicht: ca. 1,6 kg pro Liter. Abhängigkeit
von der Förderleistung der Dosierrinne.
Mit dem Typ PTNW100-K kann trockenes, fließfähiges Schüttgut
mit einer Korngröße von 0 - max. 20 mm repräsentativ entsprechend
unten aufgeführten Teilverhältnis geteilt werden.
Durchsatzleistung max. 3000 Liter pro Stunde, Versuchsprodukt: trockener
feiner Quarzsand, Schüttgewicht: ca. 1,6 kg pro Liter. Abhängigkeit
von der Förderleistung der Dosierrinne.
Mit dem Typ PTNW200-S-K kann trockenes, fließfähiges Schüttgut
mit einer Korngröße von 0 - max. 30 mm repräsentativ entsprechend
unten aufgeführten Teilverhältnis geteilt werden.
Durchsatzleistung max. 4500 Liter pro Stunde, Versuchsprodukt: trockener
feiner Quarzsand, Schüttgewicht: ca. 1,6 kg pro Liter. Abhängigkeit
von der Förderleistung der Dosierrinne.
Probenteilanlagen dienen zur repräsentativen Teilung von größeren
Probenmengen bis zur händelbaren Laborprobe.
Hauptsächlich finden unsere Probenteilanlagen Ihren Einsatz in der
Recycling Industrie.
Der überwiegende Anteil wird zur Probennahme bzw. Probenteilung von
gemahlener Katalysator Keramik, geschredderten Eletroplatinen eingesetzt.
Hier wird die repräsentative Teilung des angelieferten Materials
genutzt, um nach der analysierten repräsentaiven Endprobe den Preis
pro Anlieferung festzulegen.
Die großen Mengen der gezogen Proben aus dem Produktstrom der Verarbeitung
werden anschließend auf die hier aufgeführten Probenteilanlagen
teilweise mehrfach aufgegeben und bis zur analysierbaren Laborprobe
repräsentativ herunter geteilt. Die vorher gehende repräsentative
Probennahme erfolgt durch z.B. Löffelprobennehmer
oder durch Drehrohrteiler.
|
Funktionsweise:
Das Probenmaterial wird entweder manuell oder automatisch
über eine Bandanlage in den Probenaufgabetrichter aufgegeben. Am
Unterkegel des Drehrohrteilers wird über den stufenlos manuell verstellbaren
Schieber das erforderliche Teilverhältnis eingestellt.
An der elektrischen Steuerung wird der Drehrohrprobenteiler und die Dosierrinne
gestartet. Die Abzugsgeschwindigkeit des Probenmaterials, mittels der
Dosierrinne aus dem Trichter, wird über ein Potentiometer stufenlos
eingestellt.
Am Probenauslauf des Drehrohrteilers erfolgt die Ausgabe der Teilmenge
(repräsentative Probe) und der Hauptanteil der Aufgabemenge wird
am Verwurfauslass des Teilers freigegeben.
Die Sammlung der aufgegebenen Menge erfolgt entweder in Fässern,
Containern, Big- Bags oder wird durch eine Bandanlage aufgezogen.

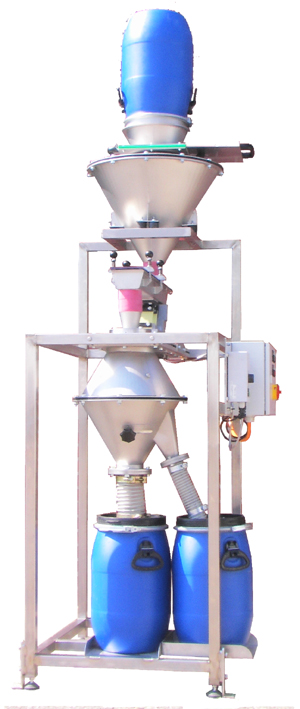

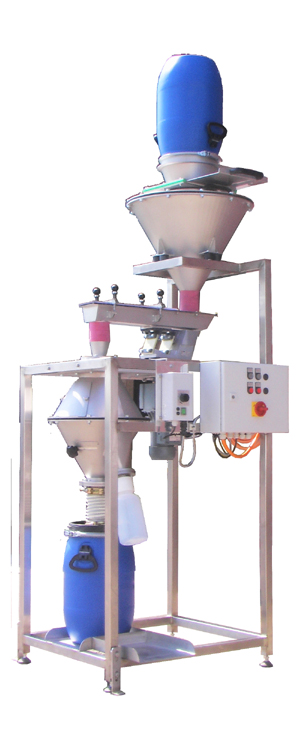

Aufbau Typ PTNW50-K:
Die Probenteilanlage besteht aus dem Probenaufgabetrichter
(meist 30 Liter Volumen, größere Volumen möglich), der
Zuteilrinne Typ ZR2, dem Drehrohrprobenteiler Typ PTNW50, dem Verwurfsammelbehälter,
(meist 30 Liter Volumen), der elektrischen Steuerung
und dem rostfreien Aufnahmegestell. Der Drehrohrteiler verfügt über
ein rechteckiges Teilrohr.
Die großzügig dimensionierte Inspektions- und Reinigungsöffnung
ist über 2 Stück Schnellspannverschlüsse zu öffnen
und über einen Schmersal Türsicherheitsschalter gesichert.
Der Drehrohrteiler ist mit einer Teilrohrdrehüberwachung ausgerüstet.
Hierdurch wird überwacht, ob der Antriebsriemen durchrutscht oder
gerissen ist.
Technische Daten:
Antrieb Zuteilrinne:
Magnetschwinger Fab. JVM, regelbar über Thyristorsteuerung Fab. JVM,
Trogmaterial: rostfreier Stahl, W. Nr. 1.4301 (V2A)
Antrieb Drehrohrprobenteiler: Stirnradgetriebemotor
Fab. Bauer Gear Motor GmbH, Leistung: 0,18 kW, Spannung: 400 V, Werkstoff
Drehrohrteiler: rostfreier Stahl, W. Nr. 1.4301 + 1.4305 (V2A)

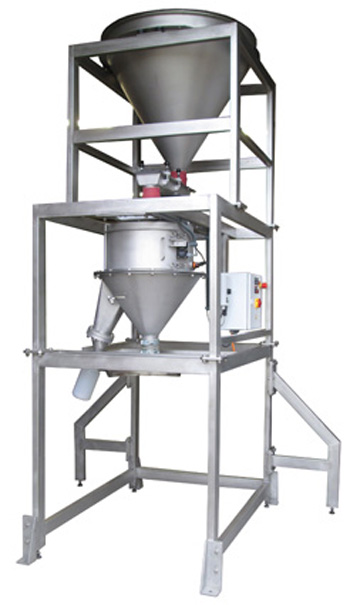

Aufbau Typ PTNW100-K:
Die Probenteilanlage besteht aus dem Probenaufgabetrichter
(meist 300 Liter Volumen, größere Volumen möglich), der
Zuteilrinne Typ ZR3, dem Drehrohrprobenteiler Typ PTNW100, der elektrischen
Steuerung und dem rostfreien Aufnahmegestell.
Der Drehrohrteiler verfügt über ein rechteckiges Teilrohr. Die
großzügig dimensionierte Inspektions- und Reinigungsöffnung
ist über 2 Stück Schnellspannverschlüsse zu öffnen
und über einen Schmersal Türsicherheitsschalter gesichert.
Der Drehrohrteiler ist mit einer Teilrohrdrehüberwachung ausgerüstet.
Hierdurch wird überwacht, ob der Antriebsriemen durchrutscht oder
gerissen ist.
Technische Daten Standard:
Antrieb Zuteilrinne:
Magnetschwinger Fab. JVM, regelbar über Thyristorsteuerung Fab. JVM,
Trogmaterial: rostfreier Stahl, W. Nr. 1.4301 (V2A)
Antrieb Drehrohrprobenteiler: Stirnradgetriebemotor
Fab. Bauer Gear Motor GmbH, Leistung: 0,18 kW, Spannung: 400 V, Werkstoff
Drehrohrteiler: rostfreier Stahl, W. Nr. 1.4301 + 1.4305 (V2A)

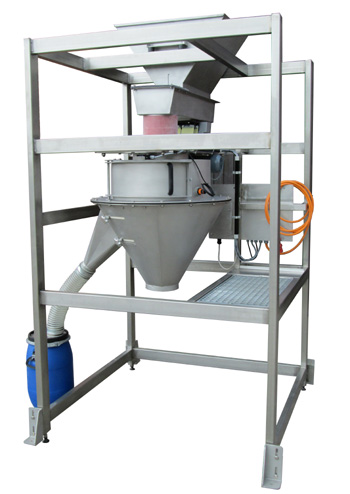

Aufbau Typ PTNW200-S-K:
Die Probenteilanlage besteht aus dem Probenaufgabetrichter
(je nach Kundenwunsch), der Zuteilrinne Typ ZR3, dem Drehrohrprobenteiler
Typ PTNW200-S), der elektrischen Steuerung und dem rostfreien Aufnahmegestell.
Der Drehrohrteiler verfügt über ein rechteckiges Teilrohr. Die
großzügig dimensionierte Inspektions- und Reinigungsöffnung
ist über 2 Stück Schnellspannverschlüsse zu öffnen
und über einen Schmersal Türsicherheitsschalter gesichert.
Der Drehrohrteiler ist mit einer Teilrohrdrehüberwachung ausgerüstet.
Hierdurch wird überwacht, ob der Antriebsriemen durchrutscht oder
gerissen ist.
Technische Daten:
Antrieb Zuteilrinne:
Magnetschwinger Fab. JVM, regelbar über Thyristorsteuerung Fab. JVM,
Trogmaterial: rostfreier Stahl, W. Nr. 1.4301 (V2A)
Antrieb Drehrohrprobenteiler: Schneckenradgetriebemotor
Fab. Bauer Gear Motor GmbH, Leistung: 0,12 kW, Spannung: 400 V, Werkstoff
Drehrohrteiler: rostfreier Stahl, W. Nr. 1.4301 + 1.4305 (V2A)
Nachfolgend
sehen Sie die Berechnung des Teilverhältnisses im Bezug auf die eingestellte
Schlitzweite sowie die Tabelle mit Eckwerten der einzelnen Teiler. Bei
der Einstellung der Schlitzweite ist folgendes zu beachten:
"Die Mindestschlitzweite
sollte immer das 2,5- bis 3- fache des größtmöglichen auftretenden
Maximalkorns haben, aber nie kleiner als 10 mm sein" |
Berechnung
des Teilverhältnisses bei Drehrohrteiler Typ PTNW100-K |
|
Teilkreisumfang |
|
Z |
|
Z
= 1300 mm |
Teilverhältnis
= X = |
------------------- |
= |
|
= |
------------ |
|
Probenschlitzöffnung |
|
Y |
|
Y
= 0-120 mm |
Probenschlitzöffnung
(Y) |
ca.
Teilverhältnis (X) |
10 |
1
: 130,0 |
20 |
1
: 65,0 |
30 |
1
: 43,5 |
40 |
1
: 32,5 |
50 |
1
: 26,0 |
60 |
1
: 21,5 |
70 |
1
: 18,5 |
80 |
1
: 16,0 |
90 |
1
: 14,5 |
100 |
1
: 13,0 |
110 |
1
: 12,0 |
120 |
1:
11,0 |
max. |
1:10,0 |
|
Berechnung
des Teilverhältnisses bei Drehrohrteiler Typ PTNW200-S-K |
|
Teilkreisumfang |
|
Z |
|
Z
= 1695 mm |
Teilverhältnis
= X = |
------------------- |
= |
|
= |
------------ |
|
Probenschlitzöffnung |
|
Y |
|
Y
= 0-170 mm |
Probenschlitzöffnung
(Y) |
ca.
Teilverhältnis (X) |
10 |
1:170 |
20 |
1:85,0 |
30 |
1:56,5 |
40 |
1:42,5 |
50 |
1:40,0 |
60 |
1:28,0 |
70 |
1:24,0 |
80 |
1:21,0 |
90 |
1:19,0 |
100 |
1:17,0 |
110 |
1:15,5 |
120 |
1:14,0 |
130 |
1:13,0 |
140 |
1:12,0 |
150 |
1:11,0 |
160 |
1:10,5 |
170 |
1:10,0 |
|
|
|
|
|
|
|
Probenteiler Typ PTNW100- K mit 300 Liter Trichter zur Fassbefüllung von 200 Liter Blechfässern (aktuelle Version 2014)
|
